HIWIN上银 OFSW 上银导轨丝杆
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母偏移预紧插管型OFSW
- 类型:
- 属性: HIWIN上银 OFSW 上银导轨丝杆，-HIWIN上银 OFSW 上银导轨丝杆-HIWIN上银 OFSW 上银滚珠丝杠选型手册 上银滚珠丝杆定制是一项非常重要的定制服务。无论是工业领域还是日常生活中，滚珠丝杆都扮演着非常重要的角色。它们被广泛应用于各种机械设备和装置中，包括机床、输送设备、印刷机、舞台设备等等。而上银滚珠丝杆定制服务正是针对个体客户的特殊需求而设计的。 在滚珠丝杆的定制过程中，上银公司不仅提供多种规格和型号的滚珠丝杆可供选择，还提供定制服务，以满足客户的特殊-HIWIN上银 OFSW 上银导轨丝杆--HIWIN上银 OFSW 上银导轨丝杆-

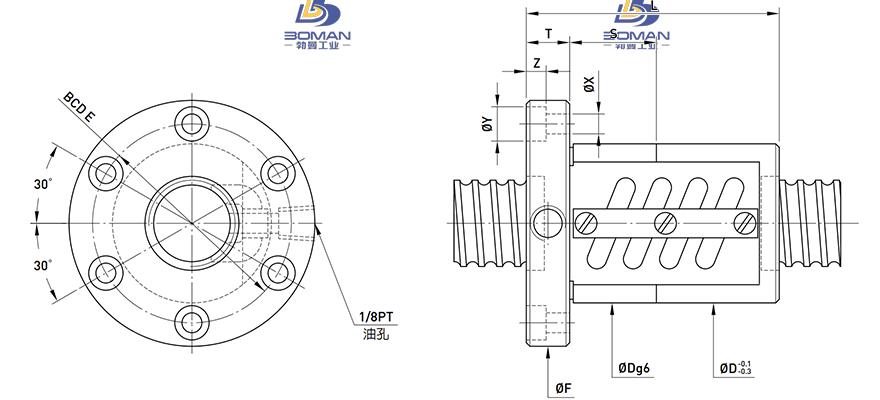

HIWIN上银 OFSW 上银导轨丝杆 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 45 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 39.91 |
|
| 滚珠节圆直径 | 46.4 |
|
| 钢球直径 | 6.35 |
|
| 精度等级 | ||
| 螺母直径 | 88 |
|
| 法兰直径 | 132 |
|
| 螺母长度 | 110 |
|
| 螺母安装 | PCD | 110 |
| 额定动负载 | CaN | 3111 |
| 额定静负载 | C0aN | 7953 |
| 有效圈数 | 2.5x1 |
|
| 法兰盘宽度 | 18 |
|
| 法兰安装孔通孔直径 | 11 |
|
| 法兰安装孔沉孔直径 | 17.5 |
|
| 法兰安装孔沉孔深度 | 11 |
|
| 轴向刚度 | KNm | 76 |
HIWIN上银 OFSW 上银导轨丝杆此型号部分数据来源于PMI FSIW8010F-4.0P tbi丝杆pmi导轨内嵌模组
